XKGKL型高压空心限流电抗器

2020-12-271431人浏览

◎产品简述

金轩电气限流电抗器是串联连接在0.4-63kV输变电系统中，在系统发生故障时，用以限制短路电流，使短路电流降至其后设备的允许值。现在电力系统用的各类电抗器，往往是固定电感式的电抗器，但是系统电压很不稳定，再加之设备更新换代、增容或者改造，就需要不同阻值的电抗器来适应电网及变频器、直流调速器、软启动器等设备的正常运行，更好的滤除谐波干扰，限制短路电流和突发电流对电机的影响。

◎产品特点

1.该产品分为三相，为铁芯干式；
2.铁芯采用优良冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行低温升低噪声的性能；
3.线圈采用优良绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点；
4.电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘一真空浸漆一热烘固化这**程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果。

◎执行标准

1.GB/T 10229-1988电抗器标准
2.JB5346-1998串联电抗器标准
3.IEC 289:1987电抗器标准

◎绝缘等级

F级或H级

◎使用条件

1.海拔不超过2000m。
2.环境温度-25℃~+45℃，相对湿度不超过90%。
3.电源电压的波形近似于正弦波。
4.周围无有害气体，无易燃易爆物品。
5.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

◎型号含义

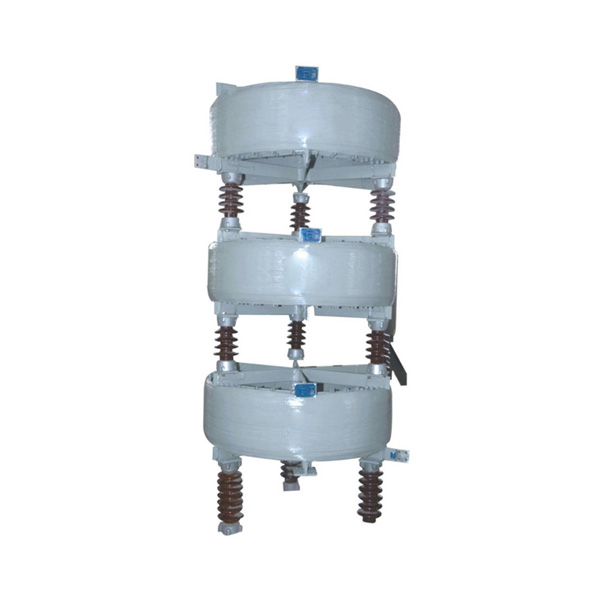

◎示意图

10kV CKGKL干式空心串联电抗器系列技术参数

型号	并联电容器组容量	电容额定电压	额定电抗率	单相容量	额定端电压	额定电流	额定电感	短时电流(2s)	外形尺寸	相间距	底角安装直径	损耗
型号	(kVar)	(kV)	(%)	(kVar)	(V)	(A)	(mH)	(kA)	D×H(mm)	(mm)	(mm)	(kW)
CKGKL-2/11/√3-1	600	11√3	1	2	63.5	31.49	6.42	0.79	Φ700×450	335	Φ500	0.16
CKGKL-12/11/√3-6		11√3	6	12	381.1	31.49	38.52	0.53	Φ750×510	335	Φ500	0.61
CKGKL-24/12√3-12		12√3	12	24	831.4	28.87	91.67	0.25	Φ850×550	335	Φ550	1.03
CKGKL-3/11/√3-1	900	11√3	1	3	63.5	47.24	4.28	1.18	Φ700×460	335	Φ500	0.22
CKGKL-18/11/√3-6		11√3	6	18	381.1	47.24	25.68	0.71	Φ850×640	335	Φ550	0.83
CKGKL-36/12/√3-12		12√3	12	36	831.4	43.3	61.12	0.36	Φ900×530	335	Φ600	1.4
CKGKL-4/11/√3-1	1200	11√3	1	4	63.5	62.98	3.21	1.58	Φ700×450	335	Φ500	0.27
CKGKL-24/11/√3-6		11√3	6	24	381.1	62.98	19.26	1.05	Φ850×640	335	Φ550	1.03
CKGKL-48/12/√3-12		12√3	12	48	831.4	57.74	45.83	0.49	Φ900×510	335	Φ600	1.73
CKGKL-5/11/√3-1	1500	11√3	1	5	63.5	78.73	2.57	1.97	Φ700×460	335	Φ500	0.32
CKGKL-30/11/√3-6		11√3	6	30	381.1	78.73	15.41	1.32	Φ850×640	335	Φ550	1.22
CKGKL-60/12/√3-12		12√3	12	60	831.4	72.17	36.67	0.6	Φ700×450	335	Φ850	2.05
CKGKL-6/1/√3-1	1800	11√3	1	6	63.5	94.47	2.14	2.36	Φ700×460	335	Φ500	0.36
CKGKL-36/11√3-6		11√3	6	36	381.1	94.47	12.84	1.58	Φ800×640	335	Φ550	1.4
CKGKL-72/12/√3-12		12√3	12	72	831.4	86.6	30.56	0.73	Φ1100×620	335	Φ850	2.35
CKGKL-7/11/√3-1	2100	11√3	1	7	63.5	110.22	1.83	2.76	Φ780×450	335	Φ500	0.41
CKGKL-42/11/√3-6		11√3	6	42	381.1	110.22	11.01	1.84	Φ850×620	335	Φ650	1.57
CKGKL-42/12/√3-6		12√3	6	42	415.7	101.04	13.1	1.69	Φ850×640	335	Φ650	1.57
CKGKL-84/12/√3-12		12√3	12	84	831.4	101.04	26.19	0.85	Φ1200×680	335	Φ1000	2.64
CKGKL-8/11/√3-1	2400	11√3	1	8	63.5	125.96	1.61	3.15	Φ700×520	335	Φ500	0.45
CKGKL-48/11/√3-6		11√3	6	48	381.1	125.96	9.63	2.11	Φ850×620	335	Φ650	1.73
CKGKL-48/12/√3-6		12√3	6	48	415.7	115.47	11.46	1.93	Φ850×660	335	Φ650	1.73
CKGKL-96/12/√3-12		12√3	12	96	831.4	115.47	22.92	0.96	Φ1200×650	335	Φ1000	2.91
CKGKL-9/11/√3-1	2700	11√3	1	9	63.5	141.71	1.43	3.54	Φ700×540	335	Φ500	0.49
CKGKL-54/11/√3-6		11√3	6	54	381.1	141.71	8.56	2.37	Φ850×620	335	Φ650	1.89
CKGKL-54/12/√3-6		12√3	6	54	415.7	129.9	10.19	2.17	Φ850×660	335	Φ650	1.89
CKGKL-108/12/√3-12		12√3	12	108	831.4	129.9	20.37	1.09	Φ1250×630	335	Φ1050	3.18
CKGKL-10/11/√3-1	3000	11√3	1	10	63.5	157.46	1.28	3.94	Φ700×580	335	Φ500	0.53
CKGKL-60/11/√3-6		11√3	6	60	381.1	157.46	7.7	2.63	Φ850×620	335	Φ650	2.05
CKGKL-60/12/√3-6		12√3	6	60	415.7	144.34	9.17	2.42	Φ850×660	335	Φ650	2.05
CKGKL-120/12/√3-12		12√3	12	120	831.4	144.43	18.83	1.2	Φ1300×640	335	Φ1100	3.44
CKGKL-12/11/√3-1	3600	11√3	1	12	63.5	188.95	1.07	4.73	Φ700×590	335	Φ500	0.61

10kV CKGKL干式空心串联电抗器系列技术参数

型号	并联电容器组容量	电容额定电压	额定电抗率	单相容量	额定端电压	额定电流	额定电感	短时电流(2s)	外形尺寸	相间距	底角安装直径	损耗
型号	(kVar)	(kV)	(%)	(kVar)	(V)	(A)	(mH)	(kA)	D×H(mm)	(mm)	(mm)	(kW)
CKGKL-280/12/√3-12		12√3	12	280	831.4	336.79	7.86	2.81	Φ1500×730	335	Φ1300	6.5
CKGKL-24/11/√3-1	600	11√3	1	24	63.5	377.89	54	9.45	Φ850×550	335	Φ550	1.03
CKGKL-144/11/√3-6		11√3	6	144	381.1	377.89	3.21	6.31	Φ1050×660	335	Φ850	3.95
CKGKL-144/12/√3-6	900	12√3	6	144	415.7	346.41	3.82	5.78	Φ1050×690	335	Φ850	3.96
CKGKL-288/12/√3-12		12√3	12	288	831.4	346.41	7.64	2.89	Φ1500×730	335	Φ1300	6.73
CKGKL-25/11√3-1	1200	11√3	1	26	63.5	409.38	0.49	10.25	Φ850×550	335	Φ550	1.09
CKGKL-156/11√3-6	1200	11√3	6	156	381.1	409.38	2.96	6.85	Φ1110×660	335	Φ890	4.19
CKGKL-150/12√3-6		12√3	6	156	415.7	375.68	3.52	6.28	Φ1110×690	335	Φ5890	4.19
CKGKL-312/12√3-12	1500	12√3	12	312	831.4	375.68	7.04	3.14	Φ1500×740	335	Φ1300	7.05
CKGKL-28/11√3-1		11√3	1	28	63.5	440.89	0.46	11.03	Φ850×550	335	Φ550	1.16
CKGKL-168/11√3-6	1800	11√3	6	168	381.1	440.89	2.75	7.36	Φ1110×660	335	Φ890	4.43
CKGKL-168/12√3-6		12√3	6	168	415.7	404.15	3.27	6.75	Φ1110×690	335	Φ890	4.43
CKGKL-336/12√3-12		12√3	12	336	831.4	404.15	6.55	3.37	Φ1500×740	335	Φ1300	7.46
CKGKL-30/11√3-1	2100	11√3	1	30	63.5	472.38	0.43	11.81	Φ850×580	335	Φ550	1.22
CKGKL-180/11√3-6		11√3	6	180	381.1	472.38	2.57	7.89	Φ1200×600	335	Φ990	4.67
CKGKL-180/12√3-6		12√3	6	180	415.7	433.01	3.06	7.23	Φ1200×630	335	Φ990	4.67
CKGKL-360/12√3-12	2400	12√3	12	360	831.4	433.01	6.11	3.61	Φ1500×780	335	Φ1300	7.85
CKGKL-32/11√3-1		11√3	1	32	63.5	503.87	0.4	12.6	Φ850×580	335	Φ550	1.28
CKGKL-192/11√3-6		11√3	6	192	381.1	503.87	2.41	8.42	Φ1250×620	335	Φ1040	4.9
CKGKL-192/12√3-6	2700	12√3	6	192	415.7	461.88	2.87	7.72	Φ1250×650	335	Φ1040	4.9
CKGKL-384/12√3-12		11√3	12	384	831.4	461.88	5.73	3.86	Φ1500×780	335	Φ1300	8.24
CKGKL-33.3/11√3-1		11√3	1	33.3	63.5	524.87	0.39	13.13	Φ850×580	335	Φ550	1.32
CKGKL-200/11√3-6	3000	11√3	6	200	381.1	524.87	2.31	8.77	Φ1250×620	335	Φ1040	5.05
CKGKL-200/12√3-6		12√3	6	200	415.7	481.13	2.75	8.04	Φ1250×650	335	Φ1040	5.05
CKGKL-400/12√3-12	3600	12√3	12	400	831.4	481.13	5.5	4.01	Φ1500×780	335	Φ1300	8.5
